Eine möglichst präzise Fehlerortung an Heizungen, Wasserrohren und Gebäudehüllen hilft Reparaturkosten zu begrenzen und Folgeschäden vorzubeugen
Wenn glücklicherweise auch recht selten, so gehören doch Undichtigkeiten an installierten Heizungsrohren oder Wasserleitung sowie Fehler an elektrischen Fußbodenheizungen zur unvermeidlichen Realität von Gebäuden. Je präziser eine notwendige Fehlerortung gelingt, umso geringer sind die Kosten der erforderlichen Reparatur. Dies gilt insbesondere für Fehler an Fußbodenheizungen, über denen nicht selten hochwertige Fliesenbeläge verlegt wurden. Die Thermographie hilft dabei, Fehlerstellen zu lokalisieren und bereitet damit effektiv die erforderliche Reparatur vor.
Fehlerortung an elektrisch betriebenen Fußbodenheizungen
Bei elektrischen Fußbodenheizungen können die Heizleiter der im Estrich verlegten Heizmatten von verschiedenen Fehlerarten betroffen sein, die die Heizleistung der Gesamtanlage beeinträchtigen.
Beschädigte aber noch nicht unterbrochene Heizleiter können an der Stelle der Beschädigung zu einer Überhitzung führen, die für die Thermographie ohne Beschädigung des Oberbodens präzise erkennbar ist.
Im Falle unterbrochener Heizleiter schließt der Elektriker einen Hochspannungsgenerator an den defekten elektrischen Heizkreis an, um stromschwache Funkenüberschläge an der Unterbrechungsstelle zu erzeugen. Die Funkenüberschläge erwärmen die Umgebung der Fehlerstelle derart, dass diese mit den Mitteln der Thermographie leicht und sehr genau geortet werden kann, ohne den Oberboden dabei zu beschädigen.
Fehlerortung an mit Wasser betriebenen Fußbodenheizungen
Beim Aufheizen eines Raums mittels der Fußbodenheizung sind die im Estrich verlegten Heizschlangen (Schläuche oder Rohre) in der Thermographie deutlich zu erkennen.
Bei einer Undichtigkeit an einem Heizschlauch tritt an der Fehlerstelle beim Aufheizen warmes Wasser aus, das sich im Umfeld des Heizschlauches ausbreitet und ein entsprechend vom Normalbild abweichendes, "verwaschenes" Bild in der Thermographie zeigt.
Der Fehlerort lässt sich anhand des an der Fehlerstelle austretenden und sich ausbreitenden warmen Vorlaufwassers mittels Thermographie naturgemäß nicht ganz so präzise orten wie im zuvor beschriebenen Fall der zentimetergenauen Fehlerortung an einer elektrischen Fußbodenheizung. Eine wesentliche Hilfestellung beim Auffinden des Fehlerortes leistet die Thermographie aber auch hier.
Fehlerortung bei sonstigen Undichtigkeiten (Dachverkleidungen, Wasserrohre, etc.)

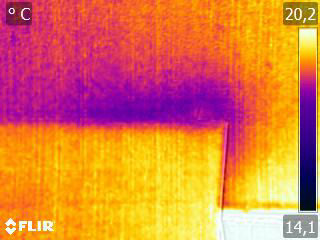

Es liegt in der Physik der Materialien begründet, dass diese sich hinsichtlich ihrer Wärmeleitfähigkeit und auch in ihrer Fähigkeit zur Feuchtigkeitsaufnahme unterscheiden. Dieser Umstand und insbesondere auch der physikalische Effekt der Verdunstungskälte machen Feuchtigkeitsschäden für die Thermographie gut erkennbar. Darüber hinaus kann die Interpretation von Thermographiedaten wichtige Hinweise auf die Ursache feuchter Stellen geben.
